Главная / Продукция компании / Лотовые уровнемеры / DES-lot-tape 220-20-1-2-1

Производство находится в России

Короткие сроки поставки

Возможность приобретения всех запасных частей

Возможна индивидуальная комплектация

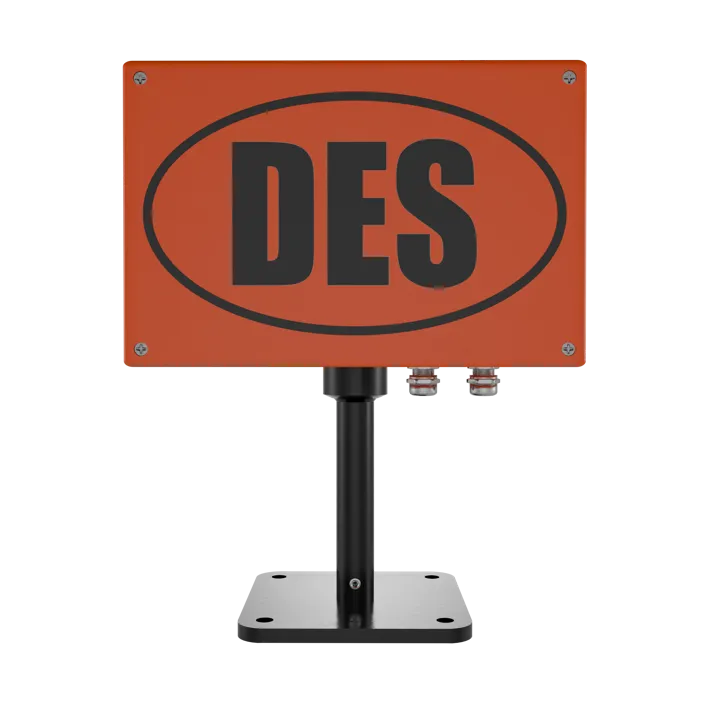

Лотовый уровнемер DES-lot-tape 220-20-1-2-1 вид спереди
Лотовый уровнемер DES-lot-tape 220-20-1-2-1 вид спереди
Лотовый уровнемер DES-lot-tape 220-20-1-2-1 вид слевого бока
Лотовый уровнемер DES-lot-tape 220-20-1-2-1 вид сзади
Лотовый уровнемер DES-lot-tape 220-20-1-2-1 вид справого бока

Лотовый уровнемер DES-lot-tape 220-20-1-2-1 в Челябинске

Изображение пдф файла Паспорт
Изображение ворд файла Опросный лист

Характеристики лотового уровнемера DES-lot-tape 220-20-1-2-1

  • Напряжение питания220В

  • Ток потребления в режиме ожидания< 100мА

  • Ток потребления в режиме измерения< 2,5А

  • Температура эксплуатации-30°С … +80°С

  • Температура измеряемой среды-40°С … +200°С

  • Дискретность выхода 4-20мА< 0.05мА

  • Максимальная нагрузка контактов выхода статус 2,5А ~250В, 3,5А ~125В, 10А ⎓14В

  • Мертвая зона измерения уровня материала в силосеДо 25См

  • Точность измеренияНе хуже ±10См

  • Скорость движения грузаНе менее 0.25М/С

  • Максимальное давление в резервуаре, без подключения противодавления0.1 Атм

  • Степень защитыIP65

Принцип работы лотового уровнемера DES-lot-tape 220-20-1-2-1

  1. Чувствительный груз опускается в емкость с контролируемым материалом.

  2. Груз закреплен на конце ленты, которая намотана на катушку с электромеханическим приводом.

  3. В момент, когда груз достигает поверхности вещества, двигатель датчика меняет направление вращения, поднимая груз и сматывая ленту на катушку и груз возвращается в свое исходное положение.

  4. По вращению катушки измеряется пройденное грузом расстояние. Полученный результат измерения преобразуется в выходной сигнал.

  5. Процесс измерения контролируется с помощью микроконтроллера. Глубина опускания чувствительного груза сравнивается с высотой подъема груза. При обнаружении несоответствия выдается сообщение. Это гарантирует, что чувствительный груз постоянно Находится в верхнем исходном положении.

  6. Датчик разделен на два герметичных изолированных друг от друга отсека (отсек коммутации и отсек катушки). В процессе измерения только полость катушки непосредственно соединена с внутренней полостью емкости. В исходном положении чувствительный груз закрывает отверстие между датчиком и емкостью.
